Drupinātāju un dzirnavu balansēšana: darbs ārkārtējos apstākļos
Specifika: Drupināšanas iekārtas darbojas vissmagākajos apstākļos: triecienslodzes, abrazīvs nodilums un materiāla pielipšana. Šeit balansēšanai nepieciešama īpaša pieeja.
Ievads
Drupinātāji un dzirnavas ir vienas no tehniski prasīgākajām ekspluatācijā esošajām iekārtām. To rotori darbojas pastāvīgu triecienslodžu apstākļos, ir pakļauti intensīvam abrazīvam nodilumam un apstrādājamā materiāla pielipšanai.
Galvenā problēma: disbalanss šeit nav statisks: tas pastāvīgi mainās, darba elementiem (āmuriem, sitējiem, nažiem) nodilstot vai sabojājoties.
Drupināšanas iekārtu veidi
1. fotoattēls. Drupinātāja balansēšana Nestlé rūpnīcā: iekārtas sagatavošana vibrāciju diagnostikai un balansēšanai ražošanas apstākļos
1. Āmuru drupinātāji
Konstrukcija: rotors ar šarnīrveidā piestiprinātiem āmuriem, kas brīvi šūpojas uz savām asīm.
Disbalansa problēmas:
- Nevienmērīgs āmuru nodilums — viens var nodilt vairāk nekā pārējie
- Āmura bojājums — pēkšņš masas zudums rada nopietnu disbalansu
- Materiāla pielipšana — mitrs vai lipīgs produkts pielīp nevienmērīgi
2. Trieciena drupinātāji un dzirnavas
Konstrukcija: rotors ar stingri piestiprinātiem sitējiem vai nažiem.
Disbalansa problēmas:
- Vienpusējs nodilums — apstrādājot abrazīvus materiālus
- Skaidas un plaisas darba elementos
- Metāla triecieni — tie var saliekt vai salauzt sitēju
Drupināšanas iekārtu specifiskās problēmas
1. problēma: ārkārtīgs un nevienmērīgs nodilums
Cēlonis: abrazīvs materiāls (rūda, grants, ogles) ātri nodilina darba elementus. Nodilums notiek nevienmērīgi materiāla neviendabīguma un padeves režīma dēļ.
Sekas: disbalanss strauji palielinās. Ja āmurs svēra 5 kg un pēc mēneša darba sver 4,5 kg, rotoram tas jau ir nopietns disbalanss.
Drupinātāju balansēšanas specifika

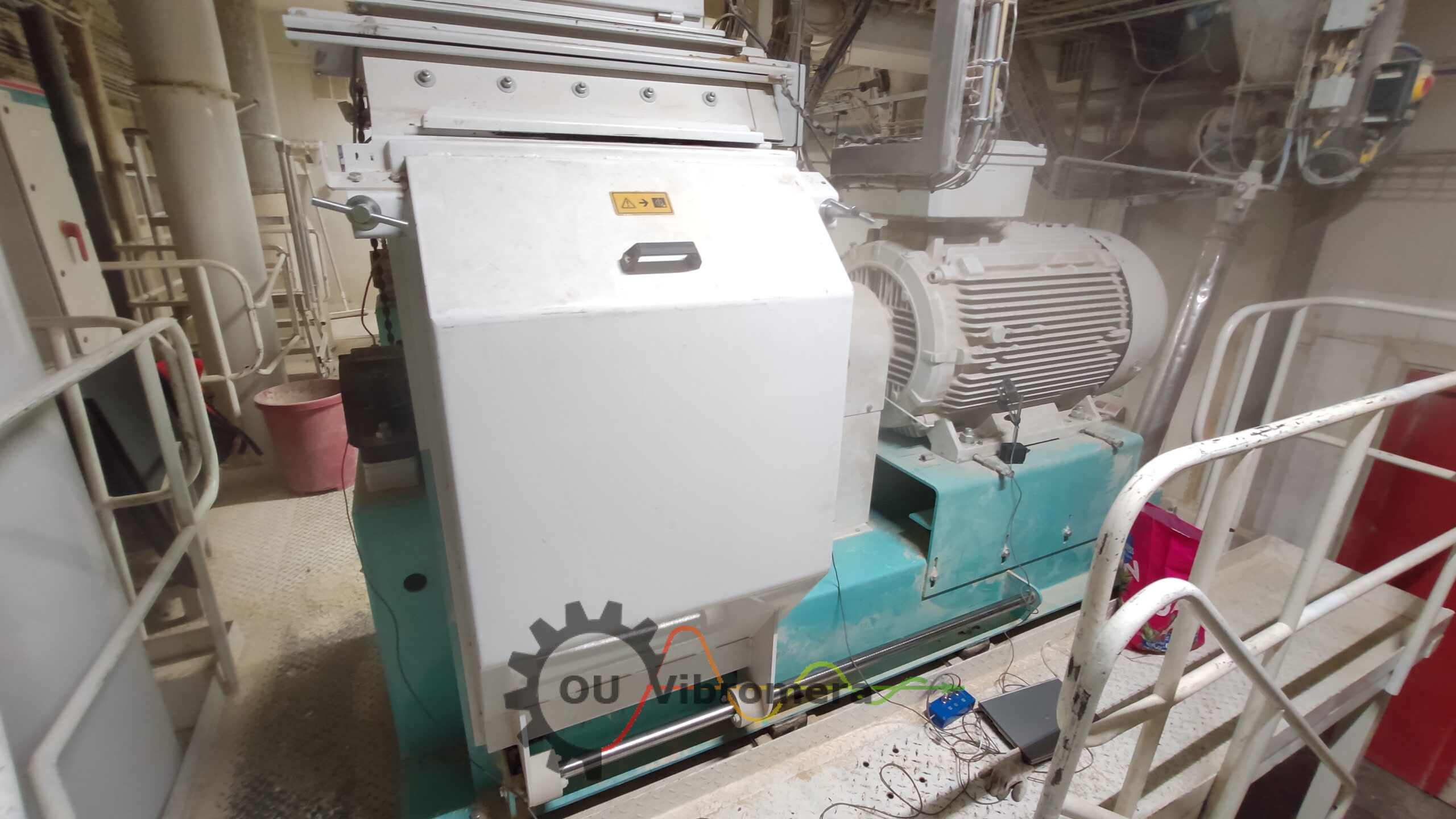

2. fotoattēls. Drupinātāja balansēšana: vibrāciju sensori nostiprināti uz gultņu balstiem, lai mērījumu laikā noteiktu disbalansu
Sagatavošana: kritiski svarīga!
- Rotora tīrīšana: noņemiet VISU, kas uzkrājies. Izmantojiet skrāpjus, ūdeni zem spiediena un saspiestu gaisu
- Āmuru/sitēju pārbaude: pārbaudiet KATRA elementa veselumu. Plaisas vai atlūzas nozīmē nomaiņu
- Stiprinājumu pārbaude: pievelciet visas skrūves. Drupinātāji strādā ar triecieniem, tāpēc stiprinājumi izļodzās
- Pamats: pārbaudiet enkurskrūves. Triecienslodzes tās var izkustināt
Praktiskie ieteikumi
Kontrolsaraksts pirms drupinātāja balansēšanas
- Tīrīšana: rotors notīrīts no visa uzkrājušā materiāla (100%)
- Pārbaude: visi āmuri/sitēji veseli, bez plaisām
- Pilnīgums: āmuru skaits atbilst konstrukcijai
- Simetrija: ja āmuri ir nodiluši, nomainiet visu komplektu pret jauniem
- Rotora stiprinājumi: skrūves pievilktas, ķīļi savās vietās
- Gultņi: nav brīvkustības, nav pārkaršanas, smērviela kārtībā
- Pamats: enkurskrūves pievilktas, bez plaisām
Reāls gadījums: drupinātājs dzelzsbetona izstrādājumu rūpnīcā
Sākotnējā situācija
Objekts: āmuru drupinātājs grants drupināšanai
Problēma: stipra vibrācija (12 mm/s), troksnis, plaisas pamatā
Cēlonis: 3 no 24 āmuriem salauzti, pārējie nodiluši nevienmērīgi
Veiktie darbi
- Apstādināt drupinātāju, noņemt aizsargus
- Pārbaudīt rotoru — atrasti 3 salauzti āmuri
- Nomainīt VISU āmuru komplektu (24 gab.) pret jauniem
- Balansēt rotoru paša gultņos ar Balanset-1A
- Nostiprināt pamatu (pastiprināt ar betonu)
Rezultāts
- Vibrācija samazināta no 12 līdz 2,8 mm/s (normas robežās)
- Troksnis samazināts par ~15 dB
- Ražošanas apjoms palielināts par 8%
Ekonomika
Izmaksas:
- Āmuru komplekts (24 gab.): 7 200 €
- Balansēšana: 1 400 €
- Pamata nostiprināšana: 1 800 €
- KOPĀ: €10,400
Gada ieguvums:
- Novērsta dīkstāve: 15 dienas × 3 200 € = 48 000 €
- Gultņu kalpošanas laiks palielināts trīskārt: ietaupījums 4 800 €/gadā
- 8% ražošanas apjoma pieaugums: +14 000 €/gadā papildu peļņā
- Kopējais ieguvums: 66 800 €/gadā
Atdeve: €66,800 / €10,400 = 6,4× (atmaksājas 2 mēnešos)
Secinājums
Drupināšanas iekārtu balansēšana ir darbs ārkārtējos apstākļos, kas prasa īpašu pieeju. Galvenie panākumu principi:
- Rūpīga sagatavošana: tīrīšana, pārbaude un nodilušo elementu nomaiņa komplektā
- Uzticami stiprinājumi: korekcijas svariem jāiztur triecienslodzes
- Regularitāte: balansēt atbilstoši faktiskajam nodilumam, nevis tikai pēc grafika
- Holistiska pieeja: vibrācija + pamats + gultņi + piedziņa
Pareizi pieejot, drupinātāja balansēšana atmaksājas 2–3 mēnešos, novēršot dīkstāvi un pagarinot iekārtas kalpošanas laiku.
